ギボシアンテナSWR特性


週末に作った、ギボシダイポールアンテナのSWR特性です。 それぞれのグラフとも、アマチュア無線の帯域は薄黄色になっています。 これだけバンド幅が広いと気分的に楽です。 7MHzはもう少し切っても良いかも知れません。

7MHz

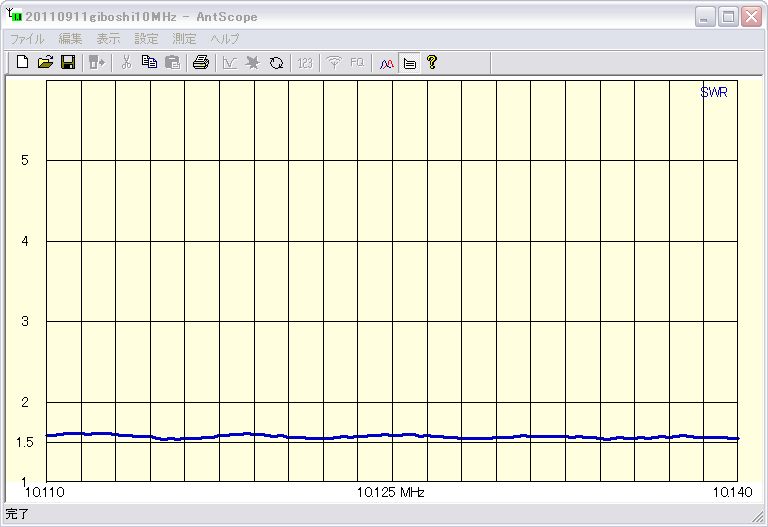

10MHz

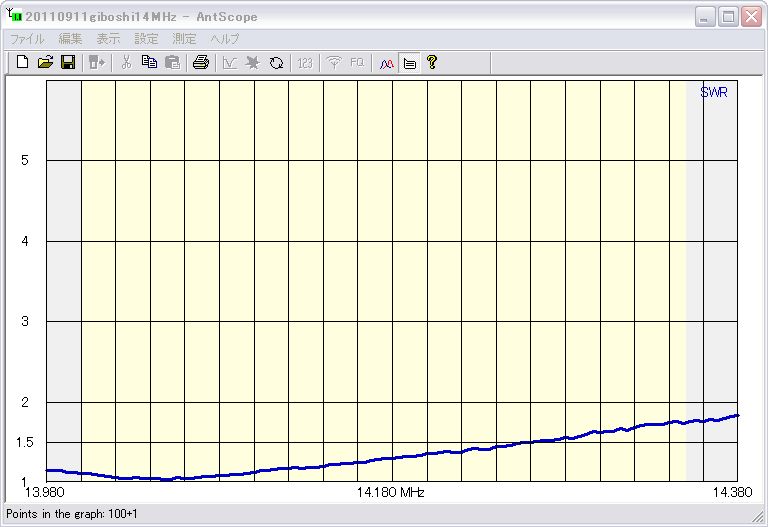

14MHz

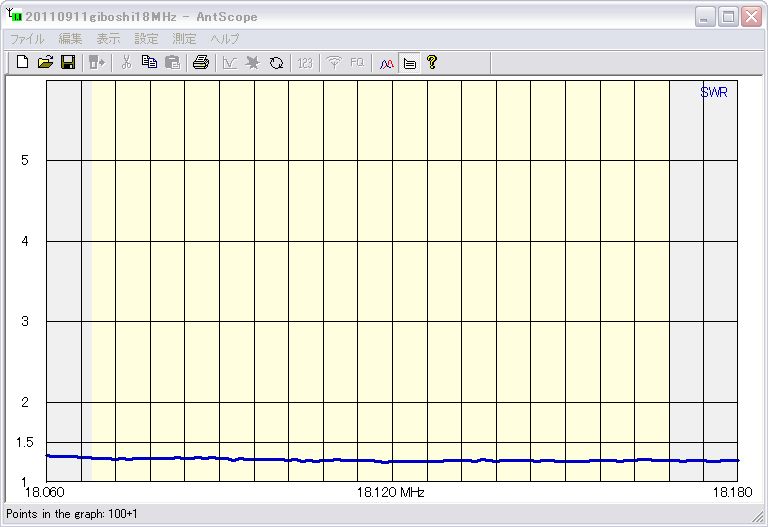

18MHz

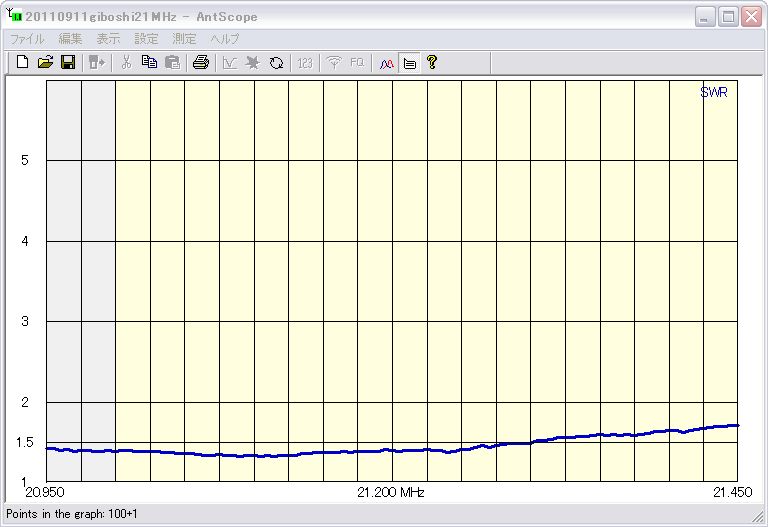

21MHz

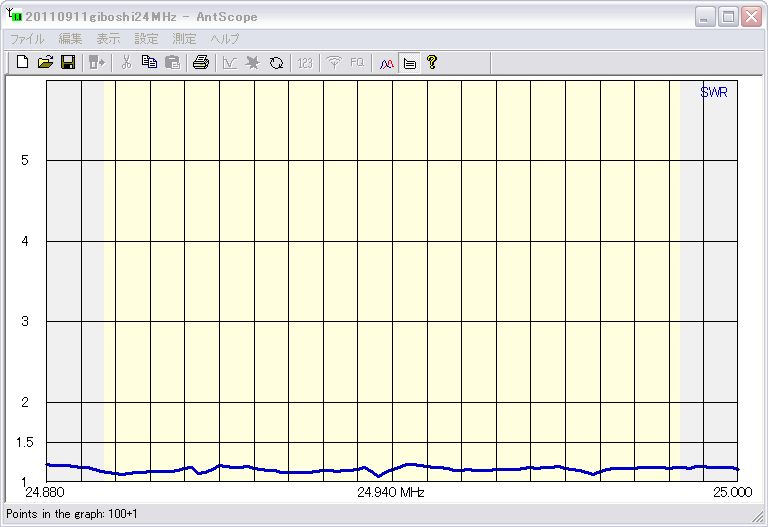

24MHz

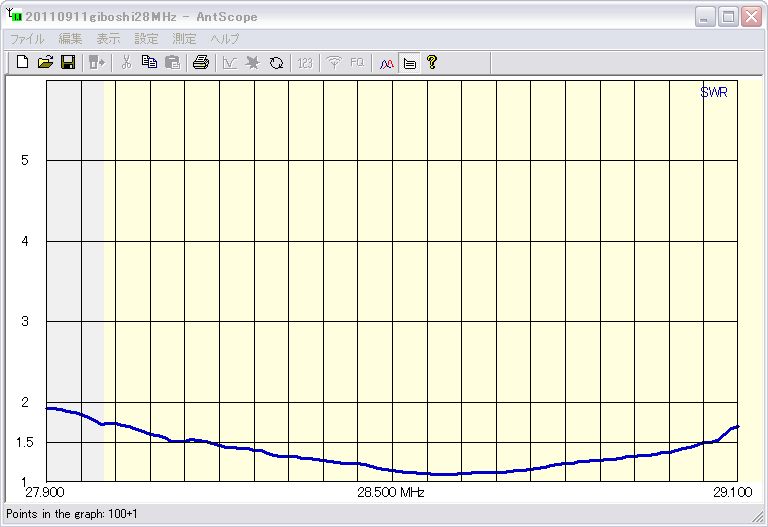

28MHz


JA1CTV
装備の道

5件のコメント

  • JK1TCV/Kazu

    こんにちは。
    なかなか良い特性ですね。
    私もこのあいだ作りましたが、
    調整に時間がかかってしまいました。

    SWR測定はアナライザか何かをお使いなんでしょうか?
    グラフ化出来るとすぐ悪いところがわかって便利ですよね。

  • JH0CJH

    TCVさん
    了解です。このアンテナは移動運用大好き人間の定番ですかね? SWRはアンテナアナライザーをPCに接続してグラフを書かせたものです。記録として残るので再現性やメンテなどで便利ですよ。特に14MHzのSWR曲線は理想的ですね。この曲線を見るとうれしくなってしまいます。

  • Atsu

    自動プロット?測定システム何をお使いですか?

  • Atsu

    あ!失礼いたしました。前コメント読んでませんでした。アナライザーの品名とか教えていただけませんか?

  • JH0CJH

    おお、Atsuさん
    どうもです。 はい、アンテナアナライザーを使っています。 このページ内の検索でもAA-54で検索すると出てきますよ。 以前CQ誌にも紹介されていたリグエキスパートのアナライザーでコストパフォーマンスが良いと思います。単体でのグラフ表示以外にもPCとUSB接続できてグラフがFileとして残せるのでメンテ時にも重宝してます。 最近人気なのでAA-54で検索するとごっそり出てきますよ。
