FT-817ND放熱対策-3


昨日の続きです。

FT-817ND直付けのヒートシンクは、それだけで十分に効果がありましたが、何時間もフルパワーの5WでCQを出し続けるような運用形態では、やはり不安も残りますので、ヘビーデューティー仕様のヒートシンクも同時に作成しました。

ft817_heatsink5

これは、新潟の大先輩からいただいた、大き目のヒートシンクを利用しました。 しかし、元のままではあまりにも大きすぎるので、きちんと熱設計をして、必要な大きさに切削して・・・・ なんてことは出来ませんので、適当(テキトーとも言います)に切って使ってみることにしました。

この底辺に流れる設計思想は、

「無いよりは良いだろう」

です・・・・笑

基本的に構造はステンレスのL型アングルの時と同じです。 FT-817NDはファイナルトランジスターがFT-817NDの正面から見て、右奥に取り付けられているものと思います。 左側よりも右側のダイキャスト部分がより熱くなります。 一番熱いのは、昨日取り付けたヒートシンクのある部分ですが、右側の足部分も相当熱くなります。 ステンレスのL型アングルと同様、この足部分を挟む形でヒートシンクを取り付けました。

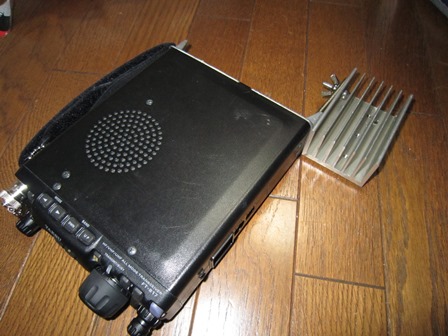

ft817_heatsink3

昨日の夜同様に30分ほど連続CQを5W CWで送信してみましたが、さすがにダイキャスト部分はそれほど熱くなりません。

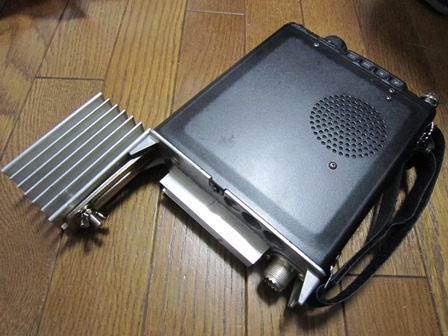

ft817_heatsink4

そして、ステンレスの素材の場合と明らかに違うのは、アルミヒートシンク全体が同じように温かくなるところです。

ステンレスのヒートシンクを紹介した時に奇しくも、下のように記述していました。

「ためしにCQを40分ほど連続で出してみましたが、ダイキャストフレームに触れる部分は、温かいが先端は、冷たいくらいです。」

これこそが、ステンレスの熱伝導がアルミに比べて低い証拠です。 アルミ製ヒートシンクの場合は熱源に近いところと遠いところでの差はほとんどなく一様に温かくなるのに比べ、ステンレスでは場所による温度差が大きい。

私はいままで、金属の熱伝導性にはいくらかの差があり、その中でも銅の熱伝導が良いことは何となく知っていましたが、それは大きな差ではなく、金属であればほとんど差はないだろうなどと思っていましたが、全く違っていたようです。

新潟の先輩によれば、金属の熱伝導率は

銅   398
アルミ 236
鉄    84
ステン 16.7-20.9
空気  0.0241

だそうです。

そういえばステンレス製の浴槽などがありますね。 今日は風呂に入りながら、おそらく銅やアルミで浴槽ができていたら、すぐお湯が冷めるのだろうな、などと考えていました。

ということでこれでFT-817NDの放熱対策は完璧に近くなりました。 いつでもコンテスト、移動サービスなどでの過酷な運用条件にも適合できるようになりました。
