SDR(ソフトウェアデファインドラジオ)-2
先日のSDRの続きです。
前回の記事でデジタルTVのUSBスティックを直接、アンテナにつないで聞いていましたが、高い周波数は何とか受信できるものの、低い周波数では感度が低いことがわかり、市販されている周波数コンバータを仕入れてみました。 この周波数コンバータは、入力受信周波数を100.0MHzアップコンバートするもので、例えば3.520MHzであれば103.520MHzに変換してくれます。
表示上は100MHzのずれがありますが、オフセットを掛ければ正しく表示することができます。 これで低い周波数でも非常によく聞こえます。

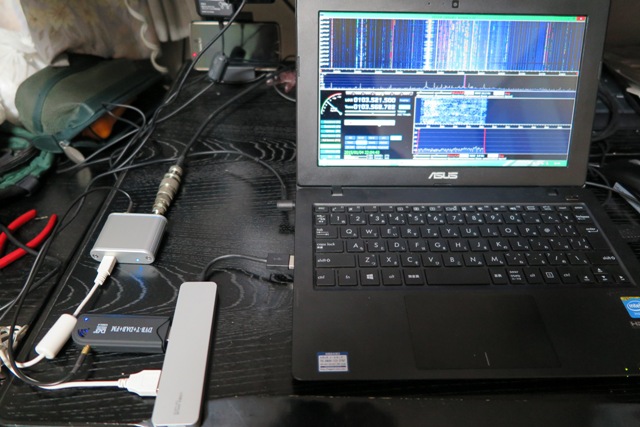

まずパソコンのUSB端子にUSB SDRチューナを接続。 下の写真ではUSBポートの数に限りがあるのでUSBハブを経由しています。

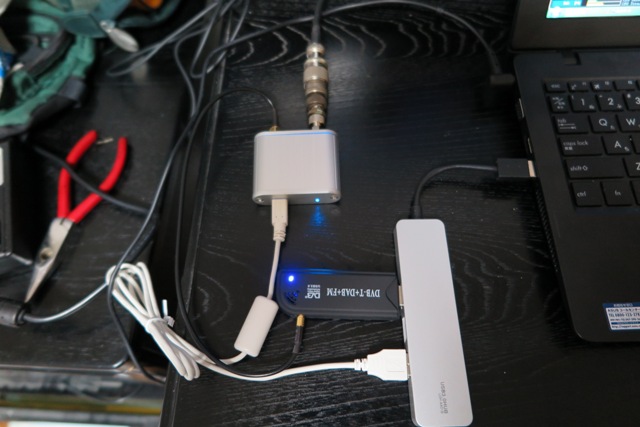

そしてSDRチューナのアンテナ端子にアップコンバータからの出力を入れます。 アップコンバータにはアンテナを接続、そしてアップコンバータの電源としてUSBバスにて電源を供給しています。
ソフトは今回はHDSDRを使用してみました。
HFアマチュアバンドのSSBの信号もCWの信号も、AMの中波放送、短波放送、V/UHFのさまざまな業務通信もよく聞こえます。
You TubeにAM中波放送のNHK、ニッポン放送、そして7MHzのSSBとCWの様子をアップロードしてみました。 BPFの帯域幅を変えてAM放送がどのように聞こえるかもお見せしています。
こんな感じで聴くことができます。
お世話になります。
いつも貴ブログ拝見させていただいております。
ＳＤＲに興味をもち 貴ブログどおり買い求めました。
今日お聞きしたいのは ＨＤＳＤＲという ソフトウエアーが
手元にありません。 入手方法を教えていただきたく
よろしくお願い致します。
＋＋
先ほど ＨＤＳＤＲソフトについてお願いしましたが、
今なんとか 検索して ＨＤＳＤＲソフトインストール
出来ました。今国内放送受信についてなかなか 受信できません。
１００ＭＨｚコンバーター入れておりますので その分
プラスする。 あるいは アンテナ系を再度チェックします。
どうも有難うございました。
＋＋
KNTさん
連絡が遅くなり申し訳ありませんでした。 HDSDRのサイトは
http://www.hdsdr.de/
です。 既にダウンロードされたとのことですので見つけられたでしょうが。動きましたか？
それからSDRソフトの他にドライバーソフトが必要です。
私はこのサイトを参考にしました。
http://blog.livedoor.jp/bh5ea20tb-youpapa2/archives/40226092.html
CJHさん
ご連絡有難うございました。 はいＨＤＳＤＲは稼働しましたが、
ドライバーソフトがダウンロードできません。 ＷＩＮ８．１に対応して
いますでしょうか？
ご指摘のサイトをもう一度よく読んでＴＲＹします。
＋＋
KNTさん
Win 8.1でも対応していると思います。
実際私が持っているノートPCはWin 8.1 の64BIT OSですが大丈夫ですよ。
何かまたわからない点があれば連絡下さい。 できる限りサポートします。
