GPSデータロガー その後


GPSデータロガー GT-730FL-S/F-GFL100を購入してから2年が経ちました。

まず、心配していた内蔵バッテリーですが、2年経った今でも全く問題はありません。 15時間以上はデータの収集ができそうです。 アメリカや欧州便のフライトの最中でも電池は持っています。

このGPSデータロガーの使い方で2点ほど便利な情報を共有しておきたいと思います。

  1. 複数のデータの結合
  2. 国土地理院地図上での表示



複数のデータの結合

GPSデータロガーで記録した複数のデータを結合する方法ですが、たとえばフライトの待ち時間や、山の上で昼ご飯を食べたり、無線をしている時間まで記録を取り続けるのは電池を消耗するだけです。 また一点にずっと滞在していると、GPSデータロガーが自動でOffになることもあります。 このような時は移動時間だけスイッチを入れておき、目的地についたらスイッチを切っておくと良いです。 しかし、この場合、GPSデータとしては複数個ができてしまうことになります。 これを結合する方法です。

私はGT-730FL-S/F-GFL100からのデータの読み出しはCanWayという付属のソフトを使っています。 GPSデータロガーからUSB接続したPCでCanWayを立ち上げておき、読み込みます。 上記の通り、複数個のファイルができていますのでCanWay上はそれぞれのファイルごとにしか表示できません。 これを一日の山行全部まとめて表示させようというものです。

まず結合したい複数のファイルをひとつずつGPXというファイル形式にエクスポートします。エクスポートしたい記録を選択し、CanWayの上部にあるツールバーの「GPXボタン」をクリックします。

canway export

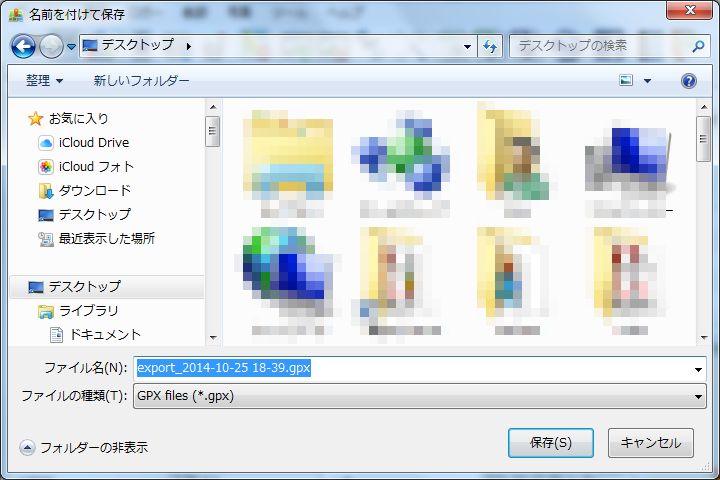

ファイル名をつけて、エクスポートするフォルダーを指定し、OKをクリック。

canway export2

これで1つ完了。 これを結合したいファイル全部について行います。

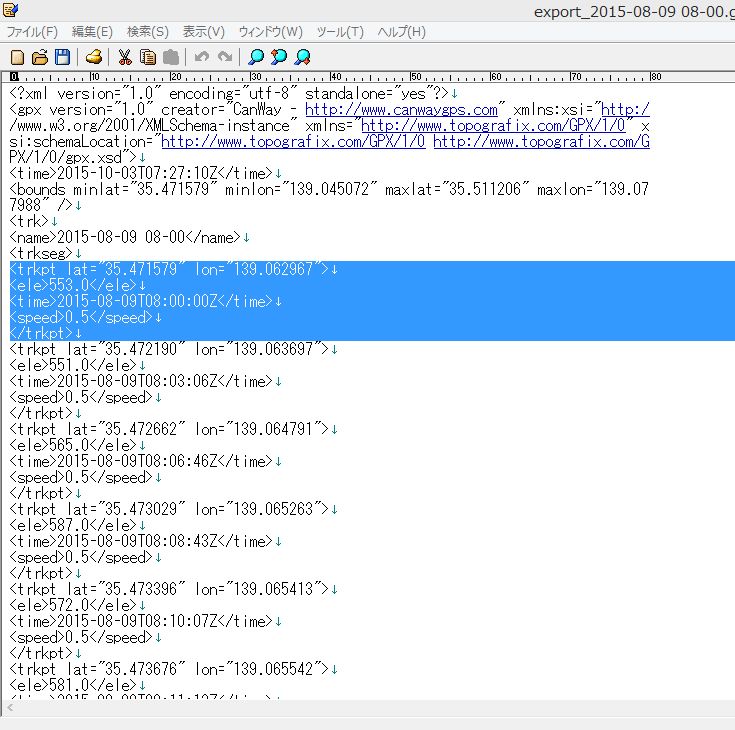

この後が結合ですが、いまエクスポートしたGPXファイルは、じつは単なるテキストデータです。 これをメモ帳などのテキストエディターで開きます。 するとデータの内容は、こんな感じになっています。

gpxdata

選択した部分、つまり<trkpt…..>から</trkpt>までの部分が一つの地点を表わすデータで、これが連続して記録されているだけです。

このため、まず一番最初のファイルを開いて、そのファイル内容の一番下にある地点データ部分の

</trkpt>

の下にどんどんと結合したい部分の地点データをコピー&ペーストしていけば良いわけです。

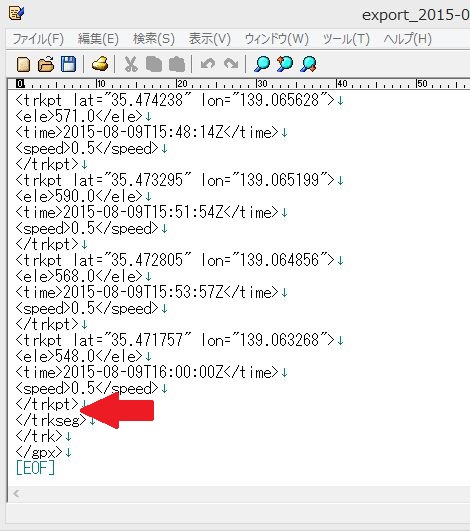

ただし、ファイルの一番下にはフッター部分がありますので、その部分はフッターとして残す必要があります。 これがデータの一番下の部分ですが、

gpxdata1

下記の3行の上の部分、上記赤矢印のところに次のファイルの<trkpt…..>から</trkpt>までの部分を追加していきます。

</trkseg>

</trk>

</gpx>

これで結合ができましたので名前を付けて保存します。 この時、使っているテキストエディターによっては、.gpx の拡張子で保存できない場合があります。 このような時は一旦 .txtでもいいので名前をつけて保存し、後からファイル名を xxxxx.txt  から xxxxx.gpx に変更します。

次に、このxxxxx.gpxをCanWayでインポートします。

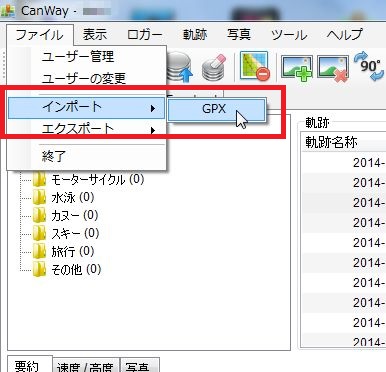

CanWay上部のファイルメニューから「インポート」、「GPX」をクリックし、先ほど作成したxxxxx.gpxを読み込ませます。

canway import

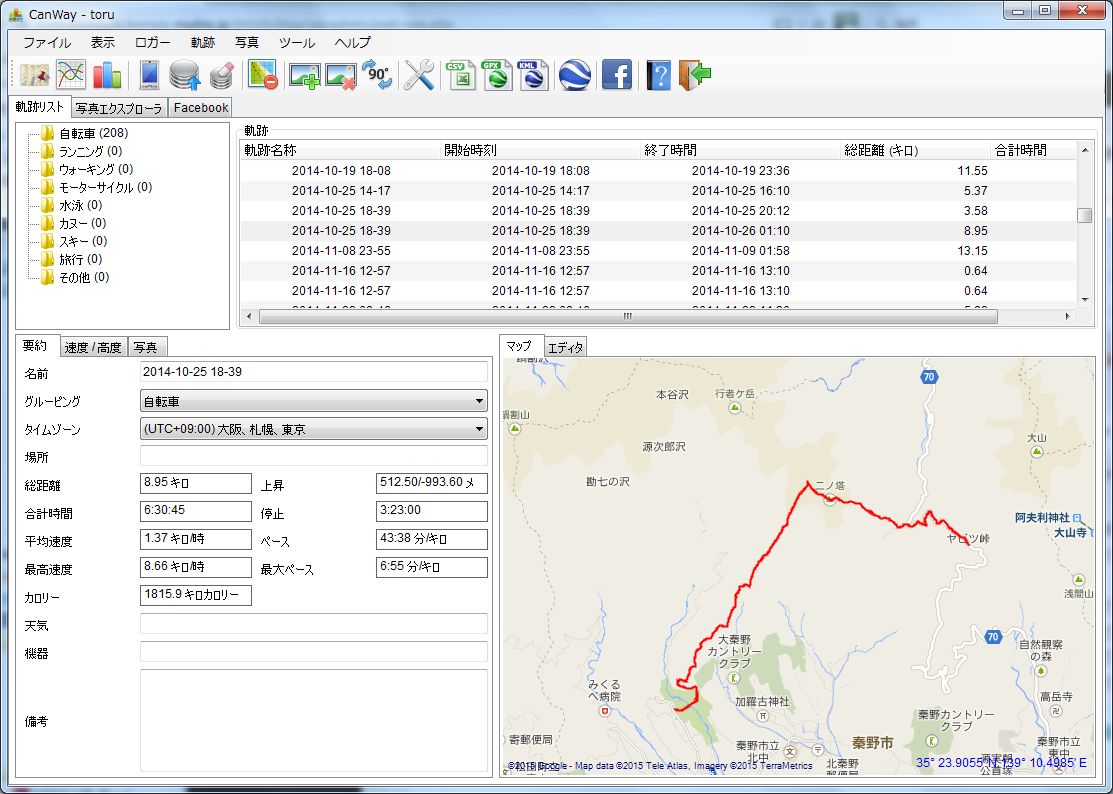

これで複数のデータが結合された地図がCanWay上に表示されます。

canway comb



国土地理院地図上での表示

CanWayの中のGPS軌道はGoogle Map上に表示されます。 これを国土地理院発行の電子地図上に表示したいような場合もあると思います。 これはカシミールを使って表示させます。

カシミールの詳細な使い方は割愛しますが、まず、カシミールで使用する地図として地理院地図を指定します。 たしかデフォルトではこれになっていたような気がします。

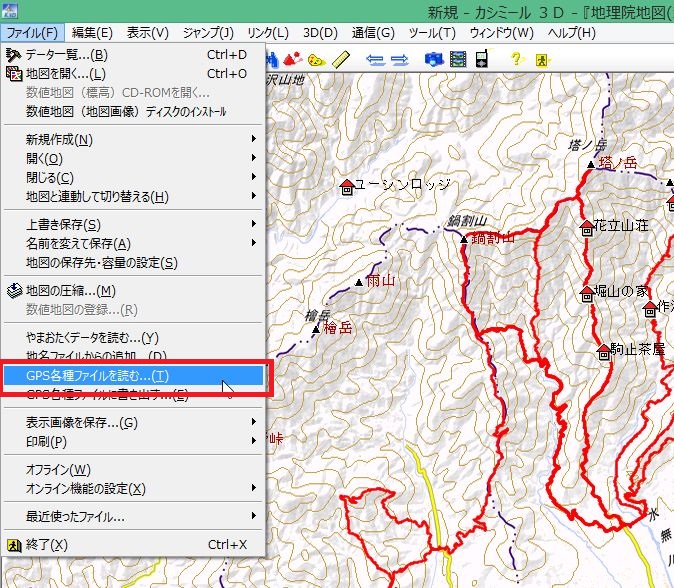

ここで下のように「ファイル」メニューから、「GPX各種ファイルを読む…(T)」を選択します。

kashmir1

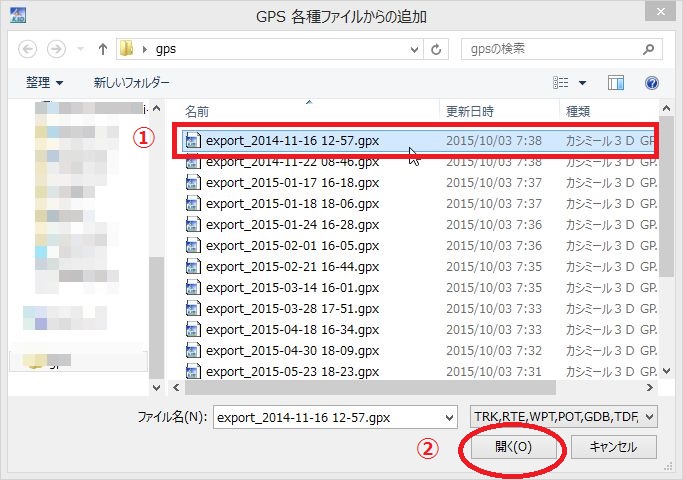

開いたファイル選択画面から、GPXデータを選択して「開く」をクリック。

kashmir2

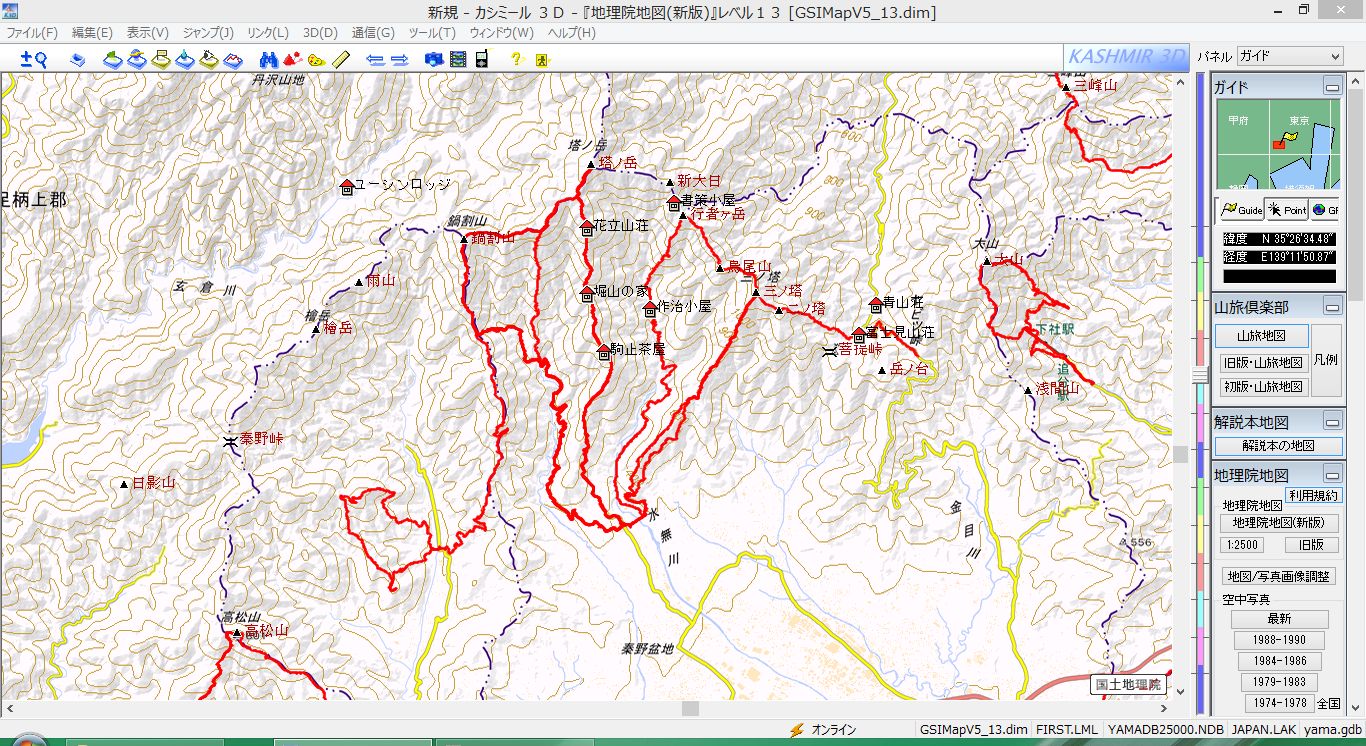

これで、カシミールの中の地理院地図にデータが表示されます。

kashmir

尚、カシミールでは一旦表示させたGPS軌跡が全部残って表示されますので、自分の山行記録としていっぺんに全部見ることができます。
