以前の投稿のようにKX2を入手できたのですが、内蔵するリチウムイオン電池が無い、無いと言い続けていたら、譲っていただけるとても高尚なお方がおり、入手することができました。　本当にありがとうございます。

さて今度は電池が入手できたものの充電器がありません。　そこでこれも無い無いと言い続けようと思いましたが、それは止めて自分で作ってみましたので紹介しておきます。　リチウムイオン電池は充電についても結構シビアな充電電圧、充電電流が要求される場合が多く、電池の寿命にも影響が大きいです。　また、あまりにも定格からずれていると爆発など危険でもありますので、そんな点を考慮して作ってみました。

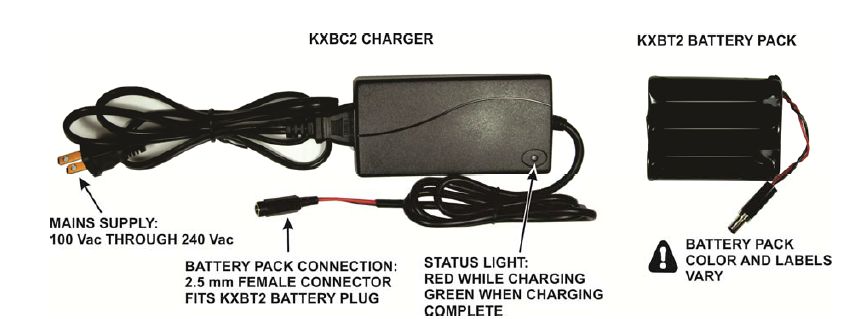

まずこれがElekraft純正の充電器です。

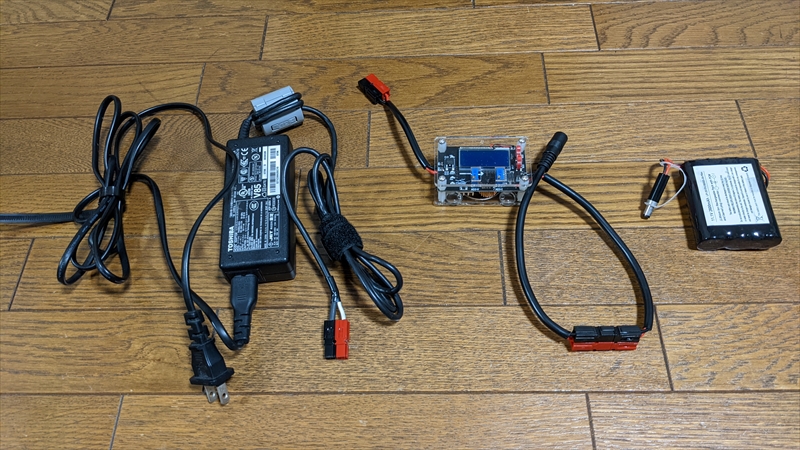

そして今回作った充電器セット。　これが全体像です。

左から電源ユニット、定電圧電源、バッテリーです。　それぞれ接続コネクターをPowerPoleで統一しています。

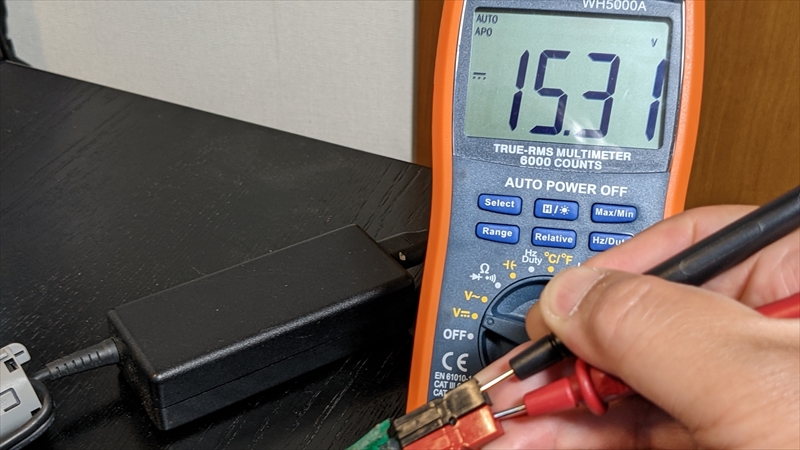

まず充電に使う電源側ですが、だいぶ前に秋葉のジャンクで購入したPC用の電源です。　これは出力電圧が15V（測定したら15.3Vでした）ですのでこのまま使うのは非常に危険です。

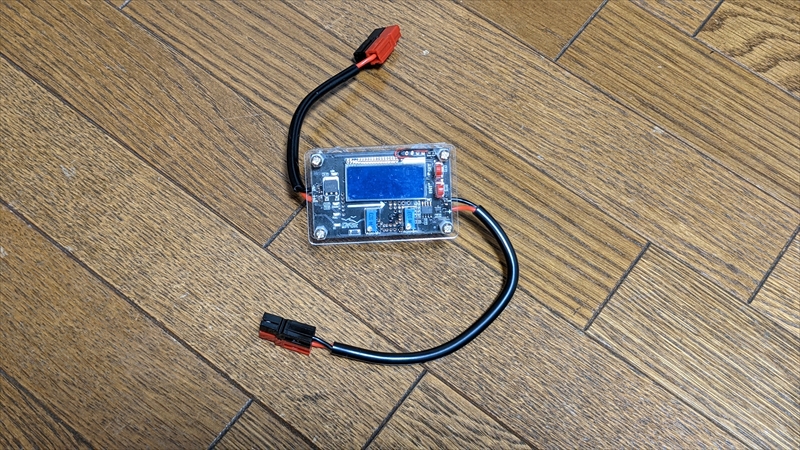

そこで購入したのが定電圧DC-DCコンバーターです。

これはアマゾンで2000円程度で購入できます。　DROK社のモノで

• 入力側電圧：6-32V
• 出力側電圧：1.5-32V（ただし入力電圧は出力電圧より1.5V高い必要があります）
• 出力側電流：5A Max（推奨は4.5A以下）

この範囲で自由に設定ができます。　これは充電器のように最初電圧が低い電池を充電する場合、最大電流の規定ができないと、ドバっと電流が流れますが、これも最大値を決めておけば回避できます。　どうでしょう、リチウムイオン電池の充電にはぴったりです。

KX2のバッテリーのマニュアルでは充電電流を2Aとするように書いてありますが、何Vで充電するのか書いてありませんので、こっそりと専用充電器の電圧を教えてもらいました。　さて何ボルトだったかなぁ・・・・知りたい人は写真でもご覧ください。

電流の方ですが、私はバッテリーの最大の電流を2Aではなく余裕を見て1.5Aに設定しました。

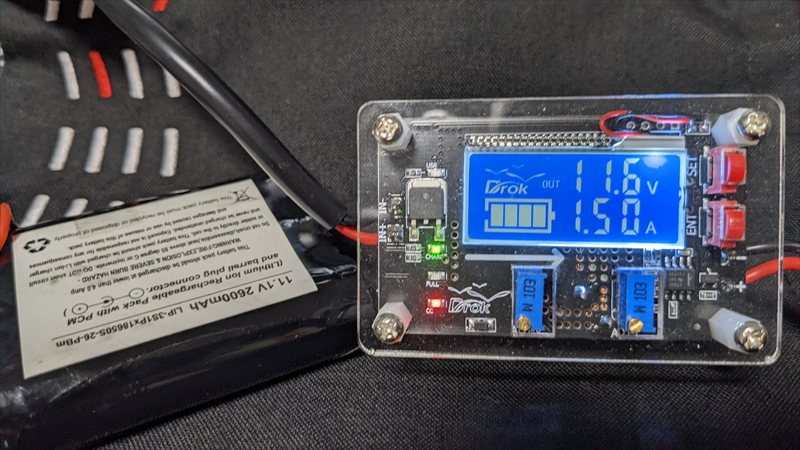

バッテリーがほぼ空の状態で充電開始すると、最大に指定した1.5A流れています。電圧も12.6Vに達していません。　バッテリーの電圧が下がっているためです。

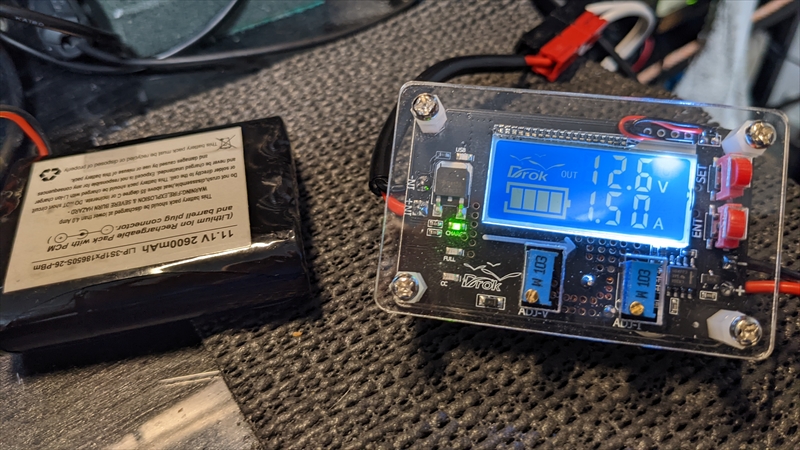

そのうち電圧は規定値になりますが、まだ最大指定の電流が流れています。。

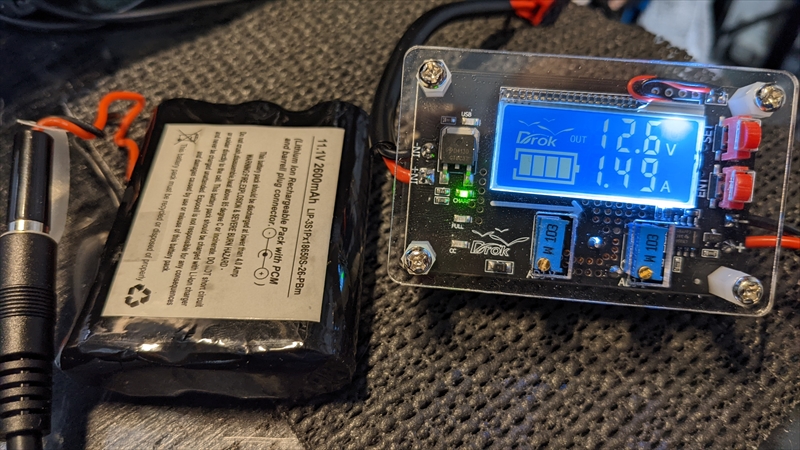

しばらく充電が進むと電流が落ち始めます。　しかし充電電圧は一定です。

満充電近くなると充電電流もほぼゼロに近くなります。

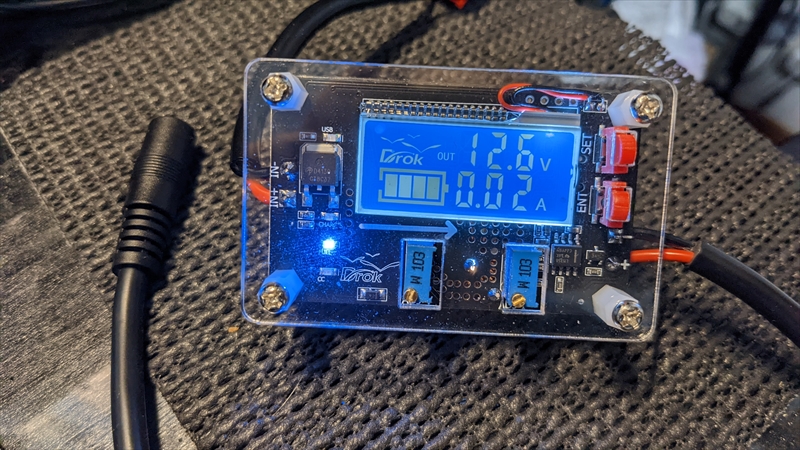

電池をつながなくとも0.02Aは流れています。　おそらく内部での消費。

ということで充電電流が0.02Aに近くなったら充電も終了です。

この電圧と電流量を指定できるDC-DCコンはとても便利ですよ。
