FT-891とセットで使うアンテナチューナーですが、すでにFC-40は１年以上前にFT-857と同時にヤフオクで手放してしまったため、アンテナチューナーをどうするか考えました。

最近話題のATU-100を候補として考えました。　Amazonで完成品のATU-100を購入したのですが、なんとこれが不良品、動作はするようなのですが、SWRの調整が最後までできない（SWRが高いところで止まってしまう）という不具合がありました。　おそらくリレーのどれかが動作していないのではないかと思います。　このあたりは、某国製品、品質にはリスクがあるようです。　扱っているAmazonの出品者もよくわからない日本語で対応しており、英語はもっと意味不明、またアンテナチューナがどんなものなのか理解できていないようで、だいぶ苦労しました。　1カ月ほどやりとりして何とか無事、返金してもらいました。

しかし、まだアンテナチューナーをどうするかという問題はそのまま残っています。

そこで性懲りもなくまたATU-100の内部モジュールだけをAmazonで買ってみることにしました。

思ったよりも早く到着しましたが、今度はちゃんと動作するでしょうか？

まずは通電テスト。

通電テストでは動いているようです。

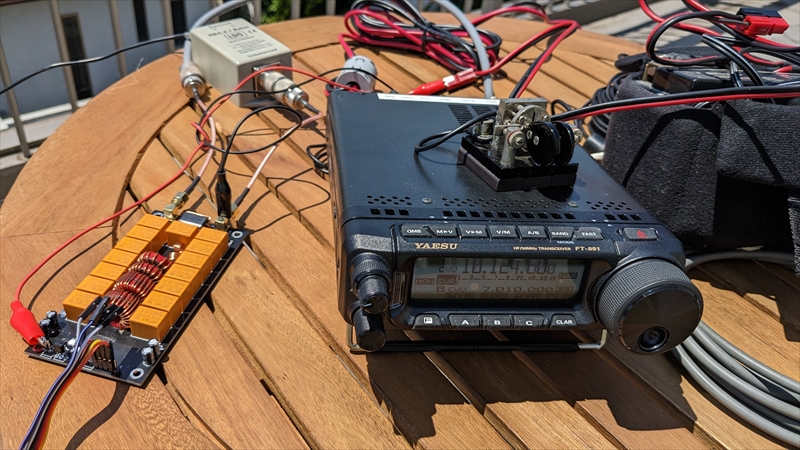

次は機能テスト。　家で適当に張ったロングワイヤーでやってみましたが、正しく動作しているようです。　移動運用でロングワイヤーを使う時は手持ちの４：１バランを使っていますが、これが無いとSWRも高くNGでした。　ロングワイヤーで使うには平衡/不平衡のバランは必要のようです。

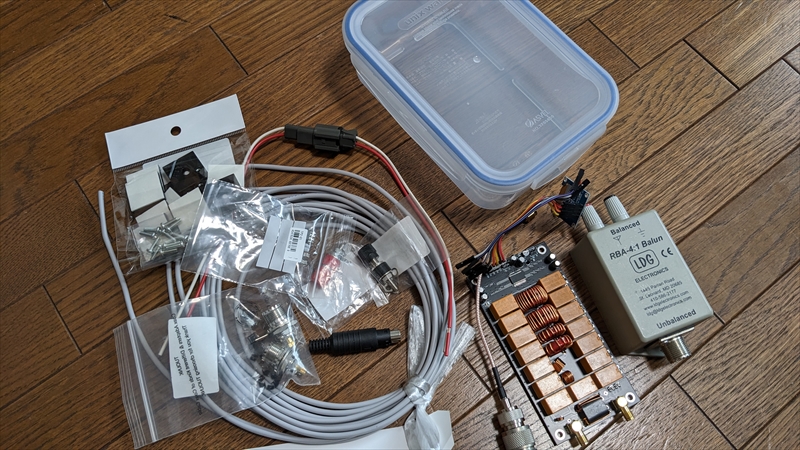

動作確認もできましたので、組み立てるためのパーツを調達。

Amazonで調達

• ATU-100基板
• M型メスコネクタ

マルツオンラインで調達

• ミニDIN8PinプラグMP-371/8 (FT-891からの電源供給)
• 接着式基板スタンドSPT-600　4個
• 超小型押しボタンスイッチTP2-01　3個

モノタロウで調達

• タッパーケース(129x187x61mm/0.85L)
• 8.7mm/赤 ターミナル
• 8.7mm/黒 ターミナル
• 防水電源カプラーハウジング

手持ちから流用

• 4:1バラン(LDG RBA-4:1)
• コンデンサ　3個
• リード線、ケーブル類
• フリー基板 (プッシュスイッチ用)

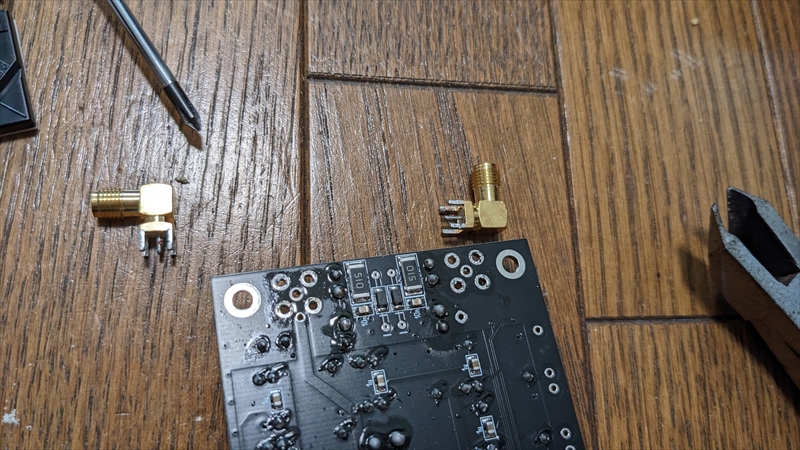

まずはATU-100の基板についているSMAのコネクタを外します。

結構大変な作業ですが、「はんだシュッ太郎」を使うと楽に基板から取り外せます。　「はんだシュッ太郎」は自作、修理には必需品ですね。

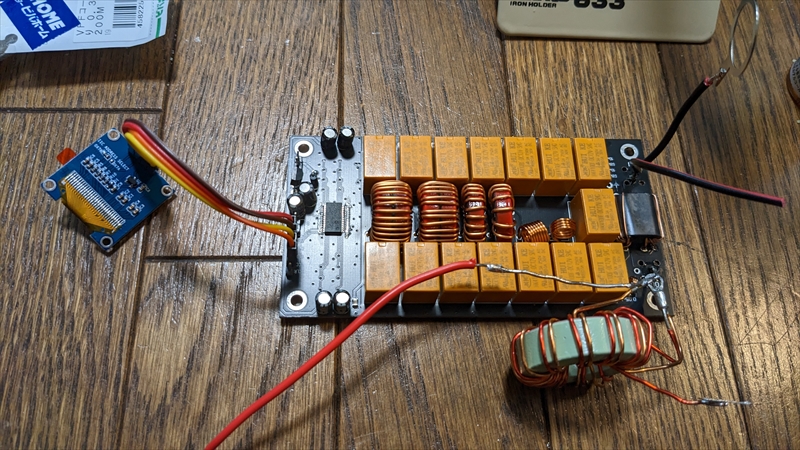

4:1のバランはLDG社製のRBA-4:1という製品を持っていたのですが、この中身をばらして取り出してアンテナチューナの中に取り付けることにしました。

出力回路に取り付けていきます。

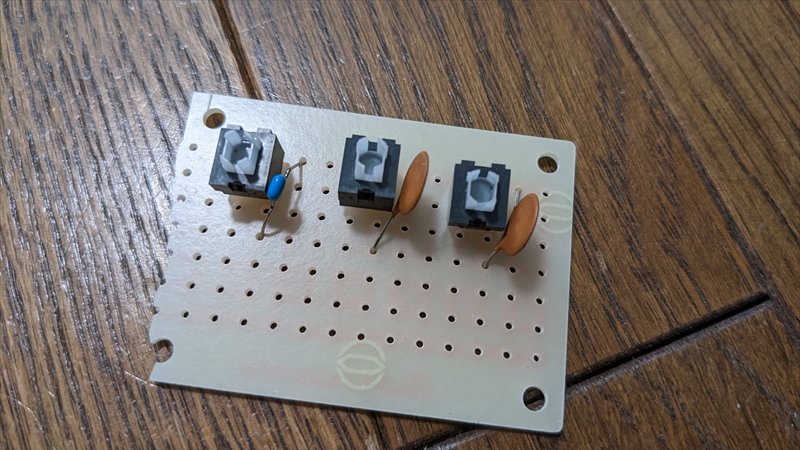

ATU-100を操作するプッシュスイッチを3つ手持ちの基板に取り付けます。　プッシュスイッチにはノイズ除去のため、パラでコンデンサを入れます。　これも手持ちのものなのでバラバラですが適当に選びます。　基板のピッチも合わないので、超いい加減基板です。（笑）

この操作スイッチですが、ATU-100には3つのプッシュスイッチを取り付けられます。

1. 　Reset+Tuneスイッチ
2. 　Auto/Manualスイッチ
3. 　Bypassスイッチ

1については基板の表面に端子が出ていますが、２と３は基板背面から取り出します。　黒いリード線が「ATUバイパス」、赤いリード線がTuningの「Auto/Manual」のスイッチです。

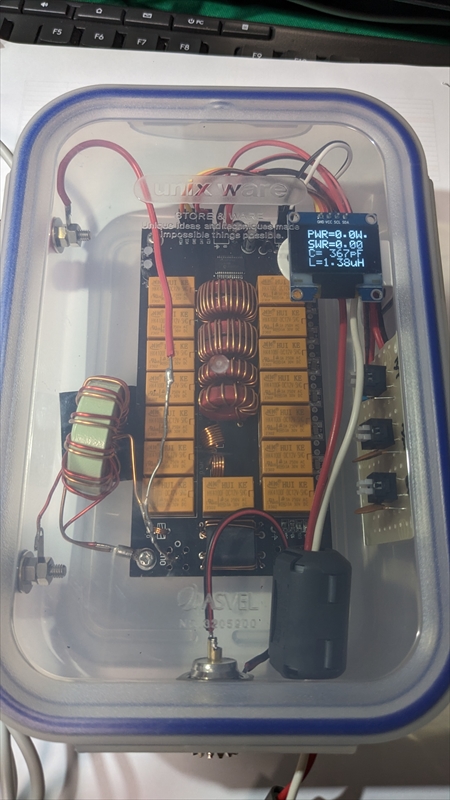

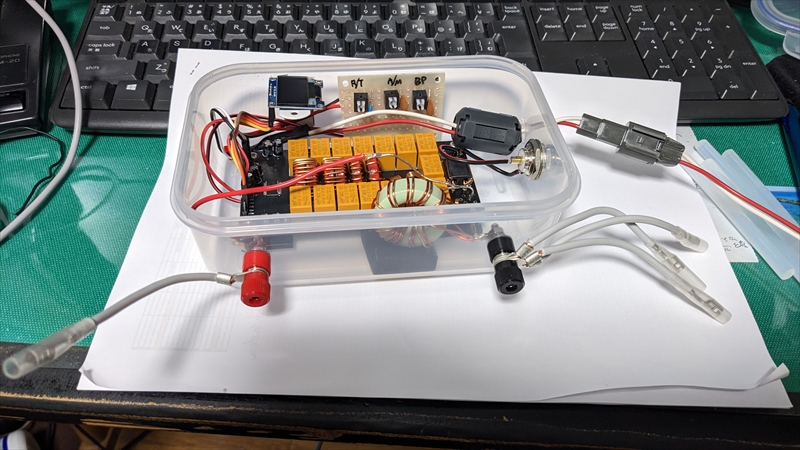

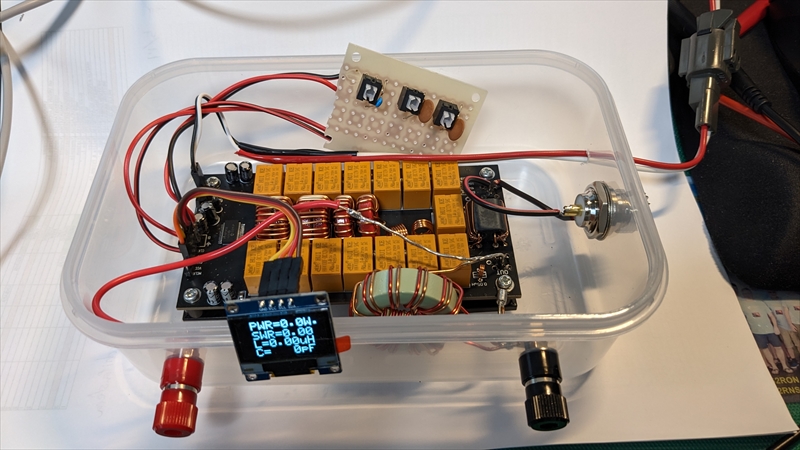

そして配線や取り付けが全部できたら準備したタッパーケース（129mm x 187mm x 61mm）に穴をあけて組み込みます。

ATU-100基板は接着式基板スタンドで取り付けます。

ロングワイヤー側の平衡の赤黒ターミナルも取り付けます。

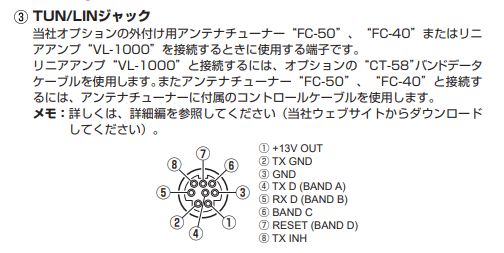

ATU-100の電源はFT-891のチューナー端子から取り出します。　①と③を取り出し、ATU-100に供給します。

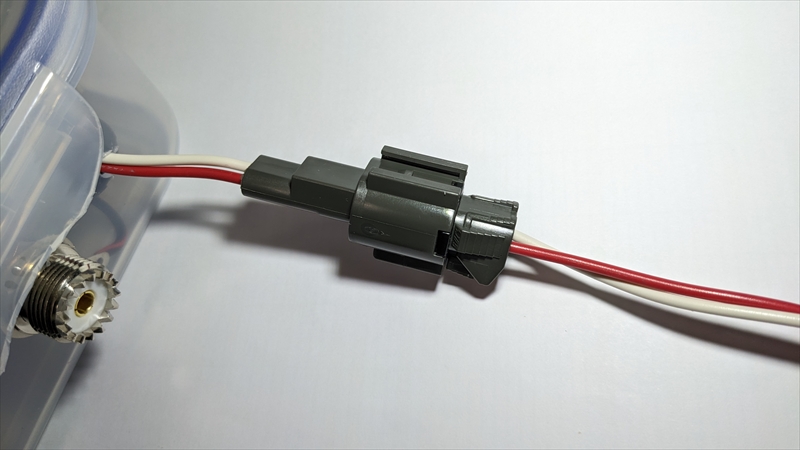

電源ラインには防水型のカプラーを入れておきます。

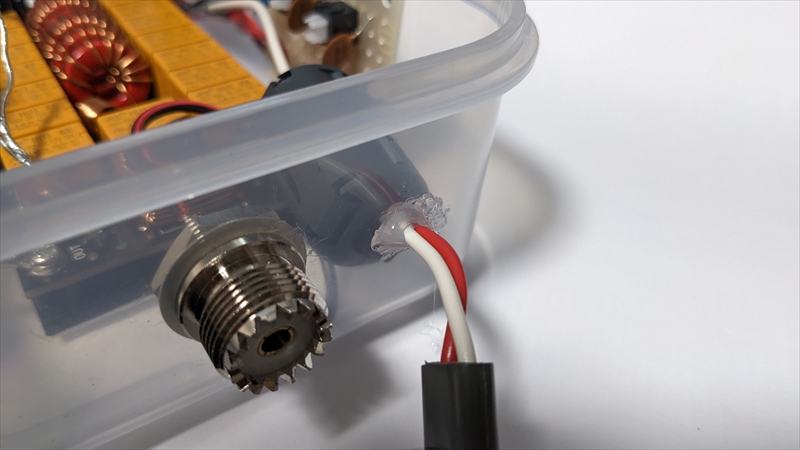

タッパーの穴はホットボンドで塞いでおきます。

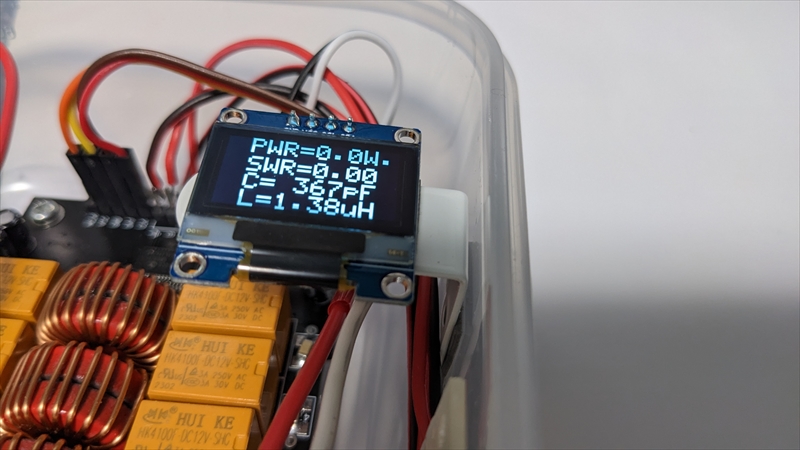

LCDの表示パネルは小さなL型アングルでタッパー内部に取り付けます。　タッパーに穴をあけてねじ止めするのは水が入ったりするので強力両面テープで取り付けます。

またタッパーのふたに取り付けるとケーブル接続があるためこれも避けたものです。

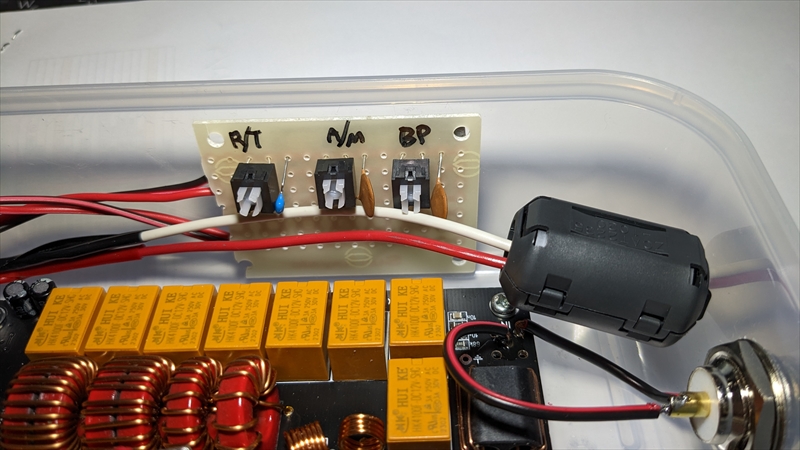

プッシュスイッチ基板もタッパーに両面テープで貼り付けます。　電源ラインにはパッチンコアを入れました。

これで完成・・・・・と思いきや、思わぬところに伏兵が・・・

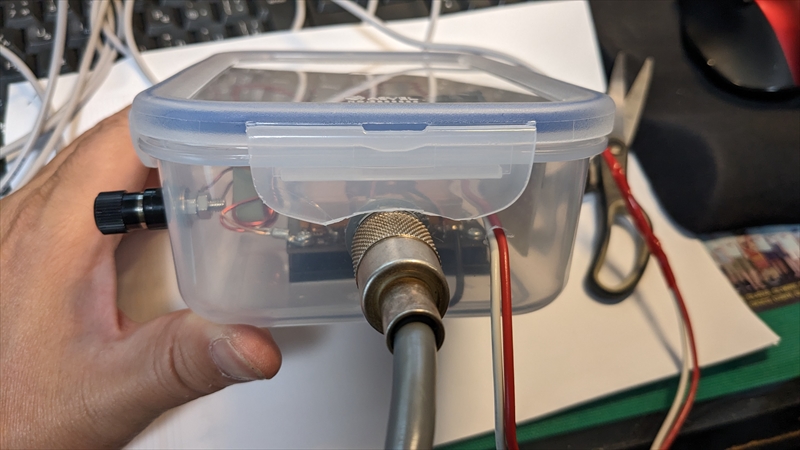

Mコネとタッパーのロックが干渉・・・orz

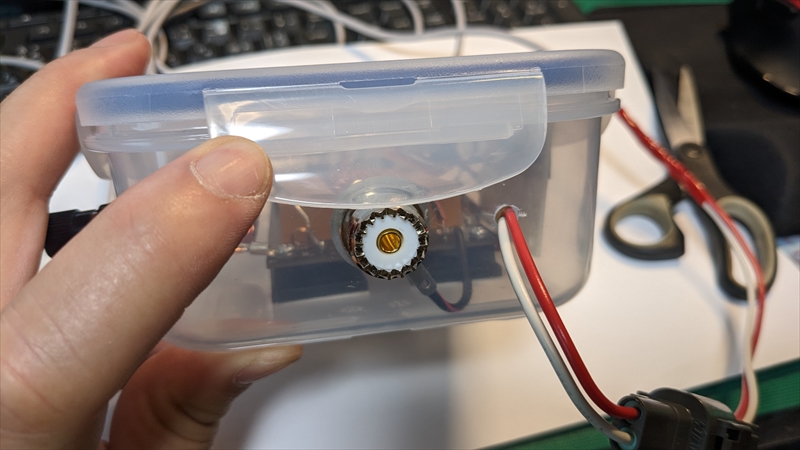

ナイフでロック部分を削って完成です。

ロングワイヤー側端子にギボシ端子を取り付けておきます。

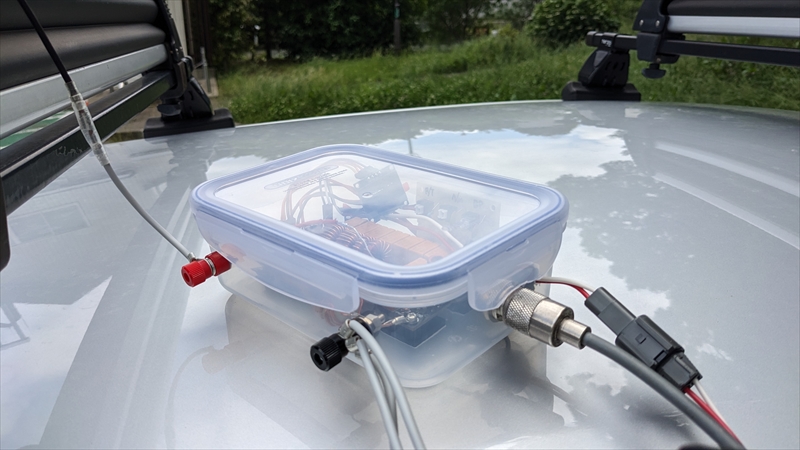

完成しました。

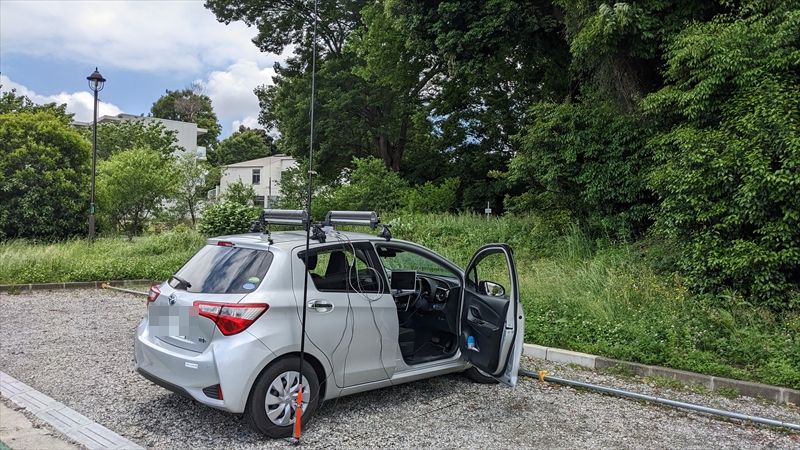

近くの公園でテスト運用をしてみました。

SWRも下がりばっちりです。
