先週、入手したKX2をいろいろと設定している中で気が付いたのですが、このKX2にはオプションのKXIO2という外部インターフェースカードが入っています。このKXIO2は電源ONでリレー出力を2回路出す機能に加えて時計を表示する機能が入っています。リレー出力の機能は山岳移動ではほとんど使わないのですが、この時計の機能は運用中に表示させておくととても便利です。

私は山岳運用では長時間運用することが多く、外付けのバッテリーを持って登るので、KX2の内蔵電源は軽量化のため使用する予定はありません。しかし、ここで一つ問題が・・・・　このように内蔵バッテリーを外しているとこのKXIO2の時計が止まってしまうのです。KXIO2カードの中に一時的に電圧を保持しているスーパーキャパシタがあるようですが、これは内蔵電池の交換時に時計時刻を保持する目的ですので、2時間程度でスーパーキャパシタの放電が完了してしまい、時計が止まってしまいます。電池交換のためであれば数分で終わりますので、2時間もあれば十分なのですが、山登りの山頂に到着するまでの2時間はとても短い。これではこのKXIO2カードを入れておく意味がなくなってしまい、何とかできないかネット上を探したのですが見つかりませんでした。時計の時刻保持のために12Vのバッテリーを入れるのは重すぎますし、時計の機能だけであればボタン電池程度で大丈夫のはずです。

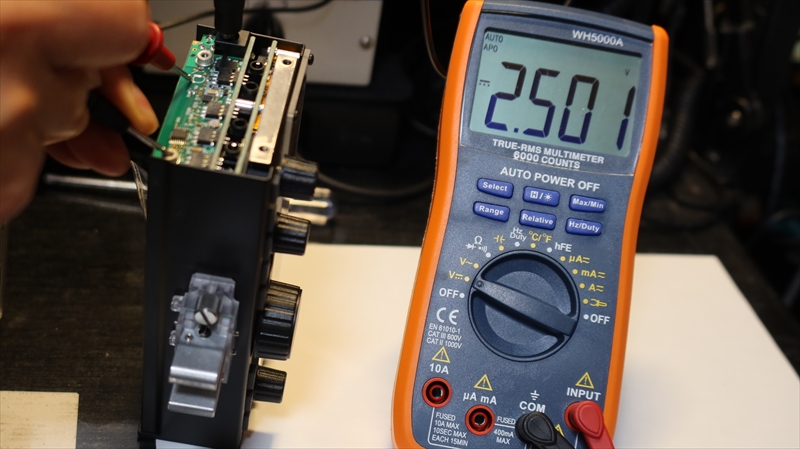

KX2の回路図の中でKXIO2カードの回路を見てスーパーキャパシタを見つけ、ここにボタン電池で電圧を保持することを考えました。　テスターを使ってスーパーキャパシタで保持している電圧を測定すると2.5Vです。これは12VをLM385のレギュレータで2.5Vに落としているものです。

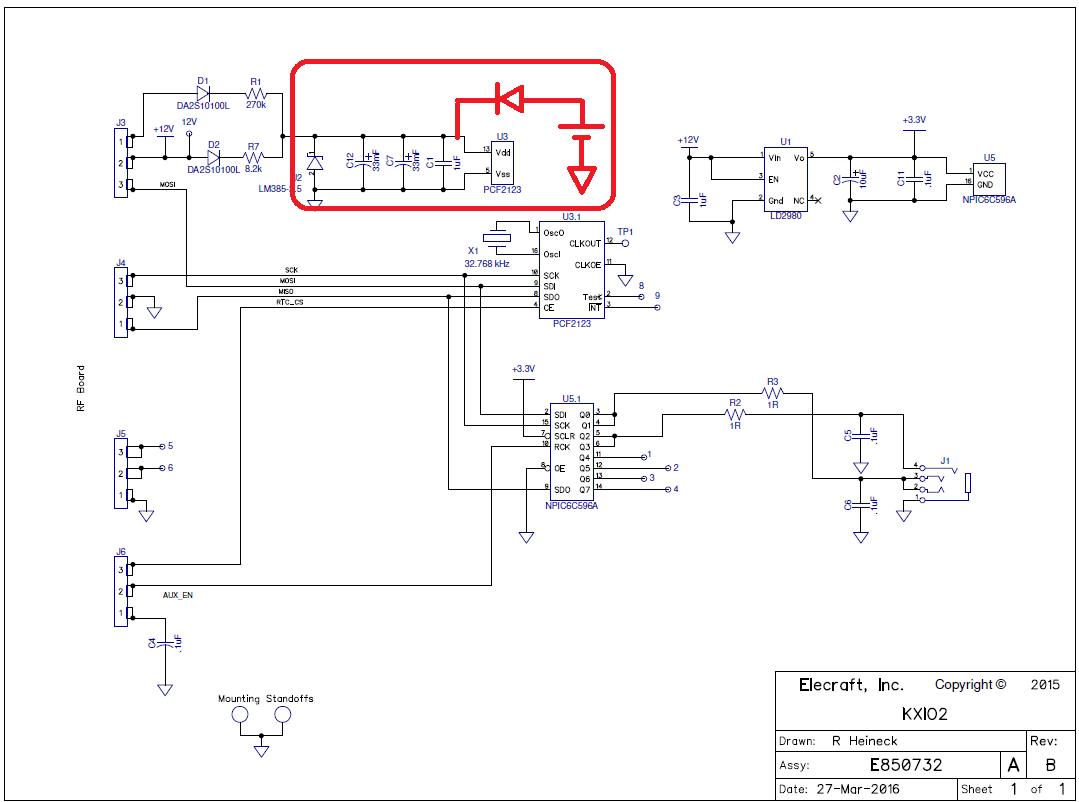

回路図ではこの赤い部分です。

ここに上の赤線のようにボタン電池を入れてあげれば内蔵バッテリーなしで時間が保持できることになります。機器に通電している時にボタン電池側に電流が流れぬようにダイオードを入れておきます。

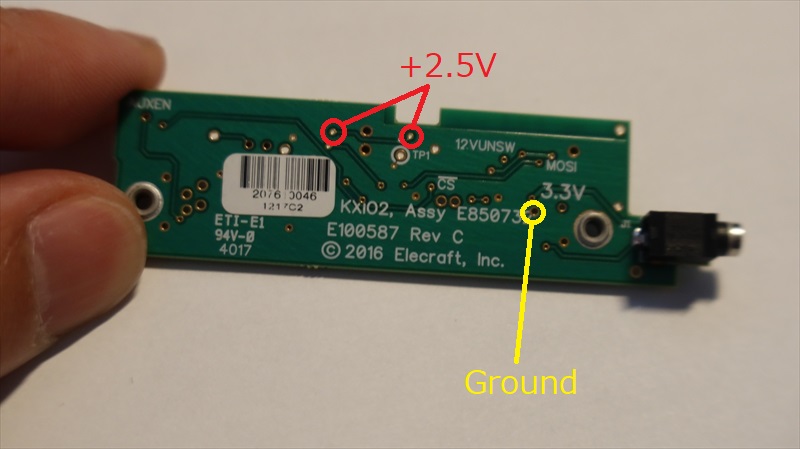

KXIO2の基板ではこの部分になります。Groundはここだけではなくいろんなところから取ることもできます。

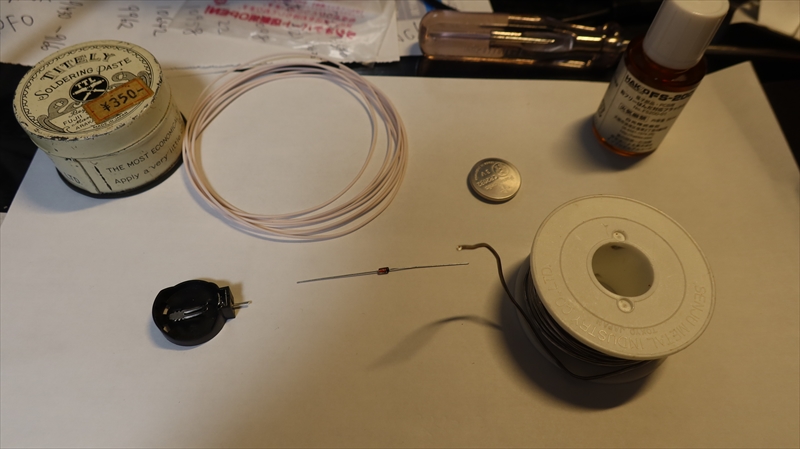

ボタン電池は入手しやすいCR2032を使いました。この電池の電圧は3.3Vですので逆流阻止のダイオードを順方向に入れることでさらに順方向電圧降下で1Vほど下がりますので、2.3V程度になりますのでちょうどいいです。ダイオードは10円くらいのもので十分です。私はIN4148を使いました。CR2032のバッテリーホルダーも必要です。

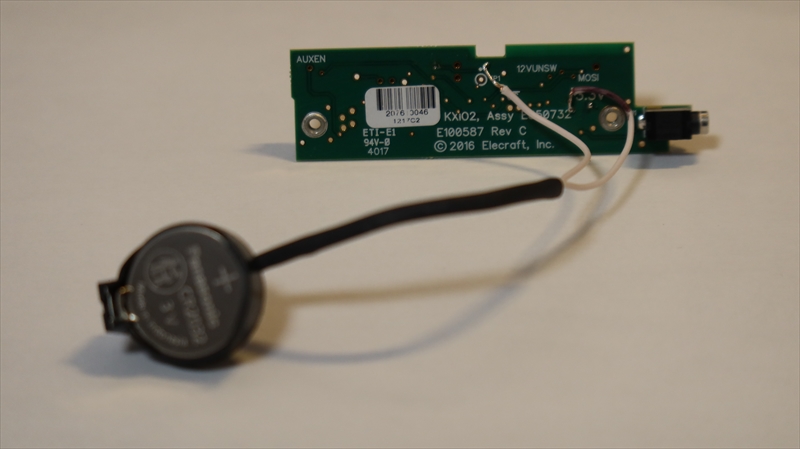

こんな感じで取り付けます。リード線が焦げたような色をしていますが+/-を間違えぬようにマジックで色を塗ったものです。ダイオードは熱収縮チューブの中に入れてあります。

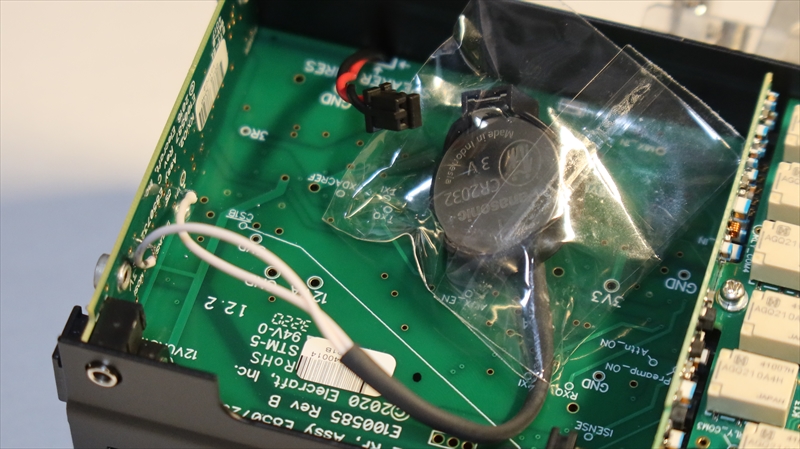

電池はこんな感じのプラスチックの小さな袋に入れて、KX2内のどこかの導体部分に触れないようにしておきます。

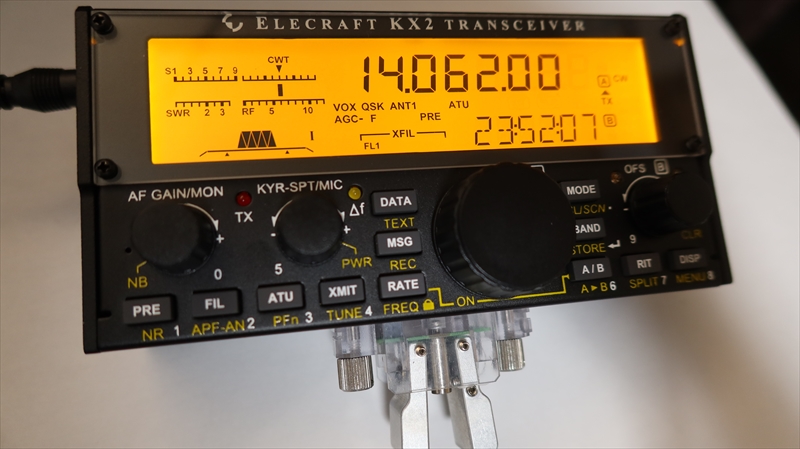

2時間以上、バッテリー接続無しでも時計が正確に時刻を保持しています。

Notice

This article shows the modification that I made on my Elecraft KX2 to keep time clock without internal Li-Ion battery. If you use internal Li-Ion battery in KX2 this article is not in your interest. This resolution may be only applicable to my KX2 and KXIO2 option board then it is NOT the method that I guarantee the performance. Mod need to be done on your own risk.

—

At long last I got “wicked” Elecraft KX2 for my SOTA activation.  Really pleased this light weight and high performance radio. My activation this year is surely going to heat up.

I applied optional KXIO2 Real Time Clock and Control Interface board.  The main function of this option board is to show time clock on KX2 display and dry contact interface to peripheral equipment. This dry contact interface is not required for me but it is good to find the time clock on KX2 display to record in my log book and good to stop me radio operation at sometime, otherwise I must work until dusk 🙂

This time clock function is designed for operation with internal Li-Ion battery. But my style of activation is longtime operation on summits and then I normally use external large sized battery. Then internal battery is removed from KX2 to reduce the weight to carry. But in this case the time clock is lost after removal of external battery and time clock last after approx. 2H. This temporary power backup by super capacitor on KXIO2 board is to keep time clock during the internal battery replacement and 2H is enough for the purpose.  But I do need time clock keeping function to make me descent a mountain before darkness.

Of course it is useless to install internal Li-Ion battery just for clock, there should be the way to keep time clock by coin size Li-battery.

First I found super capacitor in KXIO2 circuit diagram and try to put Li battery. The voltage is 2.5V at super capacitor. This voltage was output from LM385 current regulator device.

The red marked battery and protection diode should work for backup.

The following points are +2.5V output and ground on actual KXIO2 board.

I use coin size battery CR2032 and its potential voltage is 3.3V little bit higher. Then protection diode works to drop the tension by its forward voltage drop approx. 1V, as well.  This makes 2.3V and best for the time clock backup power.

I used IN4148 general use diode for protection and voltage dropper.

The following picture is after assemble and diode is inside of heat-shrinkable tube.

Also applied protection insulation by plastic, to avoid short circuits.

After this mod, time clock has been kept after 2H power off.

Now I can descend from mountain before dark 😉
