6146Bリニアアンプ


1989年ころに作った50MHz 6146Bのリニアアンプです。 「6146B リニアアンプ」で検索していただく方が多いようなので、回路図と写真を載せておきます。 部品の定格もあまり詳しくは書いてませんが見る人が見ればわかるでしょう、という超適当・・・・ ファイナルのタンク回路のコイルは大体見ていただくと、どれくらいのものかわかると思います。 直径は5~6cmくらいかな?2巻き半くらいです。 電源は倍電圧整流回路とし、DC1000Vで動作できます。 出力は60Wくらい出ていたかな? ソケットが2つ見えますが、本当はプッシュプルでやりたかったのですが、計画倒れになりました。 このリニアはどこかの回路図を持ってきて作ったものではなく、自分で手持ちの6146Bのデータを取りながら、回路の定数もリニアアンプハンドブックを参考にしながら、全部自分で設計したものなのでとても思い入れがあります。

TR1300とのコンビでだいぶサイクル22を遊んでいました。

回路図

6146b-LINEAR

前面写真

内部RFチャンバー部分写真

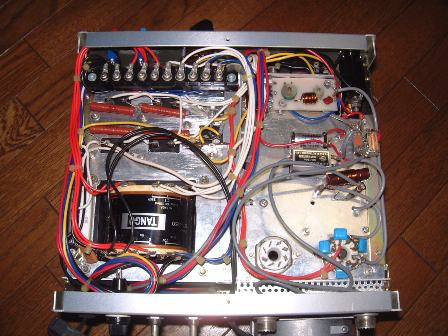

内部下面写真
